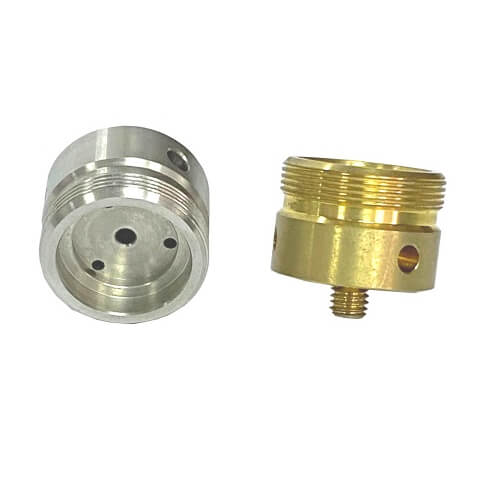

Выбор подходящего материала для корпуса клапана, обработанного на станке с ЧПУ, редко является простым предпочтением. Это требует строгого расчета. Инженеры должны сбалансировать стоимость единицы продукции, реалии обработки и долгосрочную надежность на местах. Вы не можете позволить себе гадать при проектировании критических компонентов потока.
Хотя и латунь, и нержавеющая сталь служат надежными отраслевыми стандартами, несоответствие сплава области применения влечет за собой серьезные последствия. Если вы выберете неправильный металл, вы рискуете преждевременно выйти из строя компонентов. Вы можете столкнуться с проблемами соблюдения нормативных требований. Более того, вы можете неоправданно раздуть свои производственные бюджеты. Неправильный выбор материала нарушает работу всей жидкостной системы и приводит к дорогостоящим простоям производства.
Это руководство представляет собой объективную, инженерно-ориентированную основу для вашего следующего проекта. Мы точно определим, когда вам следует выбрать латунь, чтобы обеспечить максимальную экономическую эффективность. Мы также подробно описываем, когда можно оправдать высокую цену на нержавеющий сплав. Вы узнаете, как сопоставить свойства материала с пороговыми значениями давления, условиями окружающей среды и ограничениями обработки.
Латунь обеспечивает превосходную обрабатываемость и более низкие затраты на оснастку, что делает ее очень рентабельной для стандартного пневматического регулирования расхода и применения неагрессивных жидкостей.
Нержавеющая сталь обеспечивает исключительную прочность на разрыв и коррозионную стойкость, необходимую для систем высокого давления, агрессивных химикатов и строгих санитарных требований.
Общая стоимость владения (TCO) должна учитывать продолжительность цикла обработки на станках с ЧПУ, износ инструмента и срок службы, а не только цены на сырье.
Сотрудничество с опытным партнером-производителем OEM обеспечивает надлежащую сертификацию материала и соблюдение жестких геометрических допусков независимо от выбранного сплава.
Корпуса клапанов действуют как центральный корпус для регулирования расхода. Их структурная целостность определяет успех всей системы. Деградация материала напрямую приводит к утечкам жидкости. Это приводит к внезапному падению давления в системе. В худшем случае это приводит к катастрофическому механическому отказу. Эти сбои останавливают производственные линии и создают серьезную угрозу безопасности операторов.
Прежде чем утверждать дизайн, вы должны определить четкие критерии успеха. Удачный выбор материала позволяет полностью обеспечить базовое рабочее давление. Он выдерживает любые внешние условия окружающей среды, не разрушаясь. Кроме того, он оптимизирует время цикла ЧПУ для крупномасштабного производства. Вы хотите, чтобы детали обрабатывались быстро, точно и стабильно.
Оценка соотношения затрат и производительности по-прежнему имеет решающее значение. Вы сталкиваетесь со значительной опасностью при перепроектировании компонента. Трата бюджета на нержавеющую сталь, когда латуни вполне достаточно, уничтожает прибыль. И наоборот, недостаточное проектирование несет в себе столь же высокие риски. Использование латуни в высококоррозионных средах влечет за собой массовые претензии по гарантии. Это навсегда наносит ущерб репутации бренда. Вы должны точно отрегулировать металл в соответствии с эксплуатационными требованиями.
Распространенные ошибки при выборе материала:
Выбор сплава основан исключительно на спотовых ценах на сырье.
Игнорирование внешних факторов окружающей среды, таких как высокая влажность или воздействие соли.
Невозможность проконсультироваться с программистами ЧПУ относительно характеристик обрабатываемости материала.
Латунь остается очень популярным материалом в производстве. Он обеспечивает надежную работу в бесчисленном количестве стандартных приложений. В сплаве сочетаются медь и цинк, что обеспечивает превосходные физические свойства.
Основные преимущества
Латунь обеспечивает исключительную теплопроводность. Во время работы он быстро рассеивает тепло. Он также обеспечивает естественную коррозионную стойкость к обычной воде и окружающему воздуху. Самое главное, что латунь может похвастаться исключительно быстрым циклом обработки на станках с ЧПУ. Режущие инструменты легко прорезают латунь. Износ инструмента остается невероятно низким. В процессе токарной обработки стружка аккуратно отделяется. Эти факторы приводят к значительному снижению удельных затрат.
Идеальные варианты использования
Вы обнаружите, что латунь отлично подходит для применений с низким и средним давлением. Он служит стандартом для пневматических систем Компоненты HVAC в значительной степени зависят от латунных корпусов. В стандартной сантехнике для жилых и коммерческих помещений почти исключительно используется латунь. Прецизионный управления потоком во всем мире. латунный корпус клапана легко отвечает повседневным коммерческим требованиям.
Ограничения и риски
Несмотря на свои преимущества, латунь имеет определенные уязвимости. Вы должны следить за обесцинкованием в очень агрессивных водных системах. Когда это происходит, цинк выщелачивается из сплава. Оставшаяся медная структура становится пористой, хрупкой и склонной к растрескиванию.
Латунь также имеет более низкую прочность на разрыв по сравнению со стальными сплавами. Эта характеристика строго ограничивает его максимальное номинальное давление. Вы не можете использовать латунь в экстремальных гидравлических условиях.
Наконец, вы столкнетесь с проблемами соблюдения требований. Стандартная латунь содержит следы свинца для улучшения обрабатываемости. Для соответствия современным стандартам часто требуются специальные латунные сплавы, не содержащие свинца, например эколатунь. Эти специализированные сплавы обеспечивают соответствие директивам RoHS и строгим правилам использования питьевой воды.
Когда операционная среда становится враждебной, инженеры обращаются к нержавеющей стали. Этот прочный материал выдерживает суровые условия, разрушающие менее тяжелые металлы.
Основные преимущества
Нержавеющая сталь обеспечивает превосходную механическую прочность. Он сохраняет структурную целостность при экстремальных нагрузках. Вы также получаете удивительно широкий диапазон температур. Он легко выдерживает криогенную заморозку или сильную промышленную жару. Кроме того, такие сплавы, как 316L, обеспечивают практически невосприимчивость к широкому спектру агрессивных химикатов. Окислители не проникают в пассивный слой оксида хрома.
Идеальные варианты использования
Инженеры выбирают корпус клапана из нержавеющей стали для секторов с высокими требованиями. Промышленные системы жидкостного охлаждения требуют этого для предотвращения долговременного образования накипи. Агрессивные химические заводы требуют использования компонентов из нержавеющей стали. Гидравлика высокого давления отличается высочайшей прочностью на разрыв. Кроме того, этого требуют продукты питания, напитки и медицина. Нержавеющая сталь легко проходит санитарные проверки FDA и NSF.
Ограничения и риски
Вы должны быть готовы к производственным препятствиям при выборе нержавеющей стали. Он обладает значительно более низкой обрабатываемостью по сравнению с латунью. В процессе резки материал имеет тенденцию к упрочнению. Это приводит к резкому увеличению износа инструмента. Время вашего производства увеличится, что напрямую повысит производственные расходы.
Вы также столкнетесь с более высокими первоначальными затратами на сырье. Приобретение нержавеющей стали 316L премиум-класса требует большего начального бюджета.
Кроме того, вы рискуете затереть резьбу во время окончательной сборки. Нити могут навсегда слипнуться под давлением. Этого можно избежать, установив правильные допуски резьбы. Вам также следует применить специальную обработку поверхности или противозадирную смазку.
Лучшие практики проектирования нержавеющей стали:
Укажите 316L вместо 304, если клапан будет подвергаться воздействию хлоридов или морской среды.
Избегайте проектирования излишне глубоких резьбовых отверстий, поскольку эвакуация стружки из нержавеющей стали затруднена.
Сотрудничайте со станочниками, чтобы там, где это возможно, применять накатку резьбы, а не нарезание резьбы.
Выбор между этими двумя металлами требует систематической оценки. Прежде чем завершить разработку инженерных чертежей, вы должны проанализировать четыре важнейших принципа.
Вы должны строго оценить точный химический состав жидкости или газа, проходящего через клапан. Определите уровень pH среды. Определите любые абразивные частицы, взвешенные в потоке. Стандартный воздух и вода обычно предпочитают латунь. Кислые растворы немедленно требуют использования нержавеющей стали.
Оцените также внешние факторы окружающей среды. Будет ли клапан подвергаться воздействию солевых брызг в морской среде? Будет ли он ежедневно подвергаться промывке коррозионными химическими веществами на предприятии пищевой промышленности? Эти внешние условия диктуют нержавеющую сталь так же строго, как и внутреннюю среду.
Сравните конкретные требования к пределу текучести для вашего применения с механическими свойствами выбранного вами сплава. Латунь безопасно выдерживает стандартное пневматическое давление. Однако промышленная гидравлика, работающая в тяжелых условиях, требует прочных механических свойств нержавеющей стали 304 или 316.
Узнайте, как выбор материала влияет на расчет толщины стен. Поскольку нержавеющая сталь обеспечивает более высокую прочность на разрыв, часто можно сконструировать корпус клапана с более тонкими стенками. Это снижает общий вес компонента. И наоборот, для латунного корпуса могут потребоваться более толстые стенки, чтобы выдерживать такое же номинальное давление.
Проанализируйте, как выбранный материал влияет на ваши производственные затраты в масштабе. Скорость съема материала у двух сплавов существенно различается.
Латунь позволяет производить высокоскоростную обработку. Шпиндели с ЧПУ могут работать на максимальных оборотах. Вы достигаете более длительного срока службы инструмента и более быстрой смены деталей. Это значительно снижает себестоимость единицы продукции при крупносерийном производстве.
Нержавеющая сталь требует жесткой установки инструментов. Механикам приходится использовать специализированные дорогие режущие пластины. Они должны программировать более медленные подачи и скорости, чтобы предотвратить наклеп. Эти более медленные циклы напрямую увеличивают конечную цену компонента. Вы должны рассчитать, оправдывают ли преимущества в производительности дополнительные затраты на обработку.
Вы должны сформулировать требования соответствия на раннем этапе проектирования. Регулирующие органы строго регулируют выбор материалов в конкретных отраслях.
Стандарты NSF и FDA диктуют безопасность материалов для пищевых продуктов, напитков и питьевой воды. Обычно для прохождения проверок вам нужна сертифицированная нержавеющая сталь 316 или специальная латунь с низким содержанием свинца. Между тем, директивы REACH и RoHS регулируют глобальное производство электроники и оборудования. Убедитесь, что выбранный вами сплав имеет соответствующие сертификаты на материал, чтобы беспрепятственно преодолеть эти нормативные препятствия.
Таблица свойств и характеристик материала
Метрика оценки | Свободнообрабатываемая латунь (C36000) | Нержавеющая сталь (тип 316L) |
|---|---|---|
Рейтинг обрабатываемости | 100 % (отраслевой стандарт) | ~36% (требуются более низкие скорости/подачи) |
Предел прочности | Умеренное (ок. 338 МПа) | Высокий (ок. 485 МПа) |
Коррозионная стойкость | Хороший (Уязвим к сильным кислотам) | Отличный (иммунитет ко многим химикатам) |
Теплопроводность | Высокий (отличное рассеивание тепла) | Низкий (сохраняет тепло) |
Себестоимость единицы продукции | Низкий (быстрые циклы, меньший износ инструмента) | Высокий (более медленные циклы, частая смена инструмента) |
Выбор правильного сплава решает только половину уравнения. Вы должны убедиться, что производственный процесс безупречно выполняет ваш дизайн. Сотрудничество с надежными экспертами по механической обработке с ЧПУ OEM сводит к минимуму производственные риски.
Оба материала могут выдерживать невероятно жесткие геометрические допуски. Однако поддержание такой точности внутренних отверстий и седел клапанов в течение длительных производственных циклов требует разных стратегий.
Обработка стали требует постоянного контроля инструмента. Режущие пластины изнашиваются быстрее, что может привести к выходу внутренних размеров отверстия за пределы допуска. Операторы должны осуществлять строгий контроль качества и частую коррекцию инструмента. Латунь, наоборот, обеспечивает длительные и стабильные производственные циклы. Износ инструмента остается минимальным, обеспечивая стабильность размеров тысяч деталей.
Шероховатость внутренней поверхности (Ra) имеет решающее значение для корпусов клапанов. Правильная посадка уплотнения полностью зависит от гладкости внутренней отделки. Если отверстие слишком грубое, уплотнительные кольца порвутся, и клапан потечет.
Зернистая структура материала влияет на этот результат. Латунь легко полируется. Вы достигаете превосходного качества поверхности с помощью стандартных режущих инструментов. Нержавеющая сталь часто требует вторичных операций, таких как полировка или прецизионное хонингование, для достижения зеркальных значений Ra. Вы должны указать точные требования Ra на своих чертежах, чтобы обеспечить надлежащее уплотнение.
Вы не можете идти на компромисс в отношении проверки материалов. Необходимость в протоколах испытаний материалов (MTR) остается абсолютной. Вы должны требовать от своего партнера-производителя строгого отслеживания сырья.
Контрафактные или некачественные сплавы наводняют мировой рынок. Получение партии латуни с неутвержденным содержанием свинца приведет к разрушению всей линейки продукции. Получение нержавеющей стали 304, ошибочно маркированной как 316L, приведет к катастрофическим сбоям в эксплуатации в агрессивных средах. Авторитетные производители отслеживают каждую металлическую заготовку от литейного цеха до конечного ящика для отправки. Они обеспечивают документальное подтверждение химического состава.
Выбор идеального материала корпуса клапана требует тщательной оценки ваших технических требований и производственного бюджета. Вы должны привести физические свойства материала в соответствие с фактическими полевыми условиями.
Логика отбора в шорт-лист:
Выбирайте латунь для экономичных стандартных пневматических или водяных систем. Обрабатываемость здесь повышает рентабельность инвестиций.
Выбирайте нержавеющую сталь для суровых условий эксплуатации, высокого давления и строгих нормативных требований. Укажите его, когда сбой поля просто невозможен.
Следующие шаги: немедленно зафиксируйте конкретные переменные среды. Задокументируйте точные пределы давления, химический состав среды и требования к соблюдению нормативных требований. После определения этих параметров проконсультируйтесь напрямую со своим партнером по обработке с ЧПУ. Запросите анализ стоимости прототипа, сравнивая оба материала. Такой подход, основанный на данных, гарантирует баланс оптимальной производительности и эффективности производства.
Ответ: Корпуса клапанов из нержавеющей стали обычно стоят значительно дороже за единицу, чем латунные. Этот ценовой разрыв обусловлен двумя факторами. Во-первых, нержавеющие сплавы премиум-класса требуют более высокой цены на сырье. Во-вторых, нержавеющая сталь имеет гораздо более низкий рейтинг обрабатываемости. Это требует более низкой скорости шпинделя ЧПУ, увеличивает время цикла и ускоряет износ инструмента, что существенно увеличивает производственные затраты.
Ответ: Латунь идеально подходит для стандартного управления пневматическим потоком, обычно безопасно выдерживая давление до 250–300 фунтов на квадратный дюйм. Обладает отличными герметизирующими свойствами. Однако, если ваше применение связано с промышленной пневматикой сверхвысокого давления или сильными гидравлическими нагрузками, превышающими эти пороговые значения, вам необходимо перейти на нержавеющую сталь, чтобы предотвратить структурную деформацию и разрыв.
Ответ: Вы предотвращаете истирание резьбы, используя специальные OEM-решения для обработки с ЧПУ. Механики могут применять накатку резьбы вместо традиционной нарезки резьбы, чтобы улучшить целостность поверхности. Там, где это допустимо, вам также следует спроектировать более свободные допуски на класс резьбы. Наконец, нанесение противозадирных составов или специальных покрытий, предотвращающих истирание, во время сборки эффективно предотвращает холодное сваривание резьб.
Ответ: Нержавеющая сталь типа 304 обеспечивает общую долговечность, обеспечивая хорошую прочность и базовую устойчивость к коррозии. Однако тип 316 (или 316L) обычно считается лучшим выбором для корпусов клапанов. Он содержит молибден, который значительно повышает его устойчивость к точечной коррозии и агрессивным агрессивным средам, особенно хлоридам и промышленным химикатам.
