Как выбрать поворотный привод для солнечной системы слежения?

Выход из строя поворотного механизма в экстремальных погодных условиях напрямую ставит под угрозу жизнеспособность проекта и безопасность объекта. Ставки в разработке солнечных трекеров остаются исключительно высокими. Выбор поворотного привода от солнечной энергии никогда не сводится к простому расчету крутящего момента. Это требует балансировки динамических ветровых нагрузок, десятилетий непрерывного ухудшения состояния окружающей среды и точного углового отслеживания. Инженеры должны оценивать несколько переменных одновременно. Вы не можете полагаться исключительно на общие каталожные номера, чтобы обеспечить выживание. Стандартные спецификации часто игнорируют локальные погодные явления. В этом руководстве представлена ​​жесткая система оценки. Мы помогаем инженерам и командам по закупкам эффективно составлять и выбирать приводы. Вы научитесь принимать важные решения о закупках на основе оперативных реалий. Наше внимание гарантирует долгосрочную механическую устойчивость при развертывании крупных коммунальных предприятий.

Ключевые выводы

• Спецификация должна отдавать приоритет удерживающему моменту (выживаемой ветровой нагрузке) над рабочим моментом слежения.

• Внутренняя конструкция подшипника (например, использование поперечного роликоподшипника) определяет способность привода выдерживать высокие опрокидывающие моменты.

• Выбор двигателя требует точности балансировки и обслуживания: двигатели постоянного тока предлагают простую электронную интеграцию, а гидравлические системы обеспечивают грубую силу за счет сложности.

• Истинная долговечность эксплуатации в полевых условиях зависит от проверяемых показателей IP, специализированной смазки и проверенных конструкций, обеспечивающих защиту от люфтов.

Инженерные реалии поворотного привода с отслеживанием солнечной энергии

Мы должны четко определить стоимость преждевременного отказа для бизнеса. Замена поворотных механизмов на месте серьезно снижает приведенную стоимость энергии (LCOE) любой солнечной электростанции. Замена тяжелой коробки передач в отдаленной пустыне сопряжена с огромными логистическими трудностями. Аренда кранов, специализированная рабочая сила и потери при производстве энергии создают огромные финансовые трудности. Вы не просто покупаете снаряжение. Вы инвестируете в бесперебойную работу сайта.

Правильно выбранный привод должен ежедневно обеспечивать постоянную точность вращения. Эта точность максимизирует эффективность солнечных батарей в течение всего года. Он также должен выдерживать суровые, непредсказуемые разнонаправленные силы в течение 20-25 лет жизни. Вы проектируете экстремальные метеорологические аномалии. Штормы ударили сильно и быстро. Во время этих событий привод служит единственным структурным якорем.

Мы должны тщательно различать одноосные и двухосные системы. Одноосные трекеры следуют за солнцем с востока на запад. Двухосные системы требуют специализированных двухосных механизмов. Они одновременно управляют сочетанием вертикальных и горизонтальных стрессовых факторов. Поворотный привод с отслеживанием солнечной энергии работает при постоянной циклической нагрузке. Это ускоряет износ материала, если выбран неправильный размер.

• Точность вращения: обеспечивает оптимальный угол наклона панелей к солнцу.

• Выживаемость: выдерживает внезапные микропорывы или сильные снегопады.

• Ожидаемая продолжительность жизни: Соответствует 25-летней финансовой модели объекта.

Оценка грузоподъемности: удерживающий крутящий момент и отслеживающий крутящий момент

Инженеры часто путают отслеживание крутящего момента и удерживающий момент на этапе спецификации. Отслеживающий крутящий момент представляет собой динамическую нагрузку. Это грубая сила, необходимая для перемещения массива в нормальных погодных условиях. Этот показатель в целом остается низким и весьма предсказуемым. Вы рассчитываете его, используя сбалансированный вес массива и ожидаемое трение подшипника.

Удерживающий момент представляет собой критическую статическую нагрузку. Он действует как окончательный показатель выживания. Он определяет способность накопителя надежно зафиксировать систему на месте. Сильный ветер или скопление сильного снега серьезно проверяют этот структурный предел. Высокий удерживающий момент предотвращает бесконтрольное вращение панелей.

Устойчивость к опрокидывающему моменту требует такого же инженерного внимания. Большие массивы панелей ловят ветер точно так же, как паруса гигантской лодки. Это создает массивный эффект рычага вдоль центральной торсионной трубки. Результирующая сила передается непосредственно на корпус коробки передач. Вы должны выбрать приводы, способные безопасно противостоять этим экстремальным изгибающим моментам.

Избегайте соблазна занижать удерживающий момент. Экономия первоначальных затрат на закупки часто приводит впоследствии к катастрофическим механическим сбоям. Сильные штормы могут легко полностью вывести из строя механизмы недостаточного размера. Мы часто видим эту ошибку на ранних стадиях развертывания в масштабе утилиты. Всегда рассчитывайте на худший сценарий.

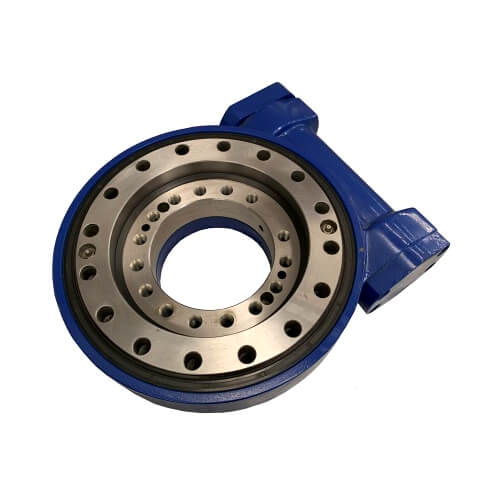

Оценка внутренней механики: выбор шестерни и подшипника

Выбор передачи определяет стабильность системы во время сильных штормов. Инженеры должны сравнивать закрытые червячные передачи со стандартными цилиндрическими шестернями. Червячные передачи по своей сути обеспечивают надежную самоблокирующуюся природу. Они идеально подходят для предотвращения движения назад во время внезапного сильного ветра. Цилиндрические шестерни обеспечивают более высокую эксплуатационную эффективность, но не обладают достаточной блокирующей способностью. Порывы ветра легко выталкивают прямозубые шестерни назад.

В механизмах премиум-класса часто используются специализированные внутренние подшипники. Поперечные роликоподшипники легко справляются с огромными структурными требованиями. Они воспринимают одновременные радиальные, осевые и моментные нагрузки намного лучше, чем стандартные шарикоподшипники. Ролики расположены перпендикулярно друг другу. Эта уникальная геометрия предотвращает микроскопические структурные отклонения внутри корпуса. Такие отклонения со временем неизбежно приводят к неравномерному износу шестерен.

Управление механическим люфтом — еще одна важная инженерная задача. Чрезмерный люфт ежедневно серьезно ухудшает точность отслеживания. Это также позволяет опасному «трепетанию ветра». Подвижные панели сильно вибрируют во время штормов. Это ускоряет механическую усталость всей стальной конструкции. Прецизионная обработка значительно минимизирует этот люфт. Высококачественные приводы поддерживают люфт ниже жестких пороговых значений в угловых минутах.

Выбор правильной конфигурации двигателя

Выбор двигателя сильно влияет на долгосрочные циклы технического обслуживания. Ниже мы обрисовываем основные категории решений и их компромиссы.

1. Конфигурации постоянного тока (DC)

   Поворотный привод с двигателем постоянного тока остается абсолютным отраслевым стандартом для солнечных систем. Они легко интегрируются в управляющую электронику трекера. Они получают энергию непосредственно от солнечной батареи или местной аккумуляторной системы. Они обеспечивают исключительно высокую точность отслеживания. Однако варианты с щеткой по-прежнему подвержены физическому износу щеток. Бесщеточные варианты исключают износ, но требуют более сложных электронных контроллеров.

2. Гидравлические конфигурации

   Поворотный привод с гидравлическим двигателем выполняет весьма специфические задачи в тяжелых условиях. Они обеспечивают исключительную плотность мощности. Они легко перемещают массивные массивы служебного масштаба при больших динамических нагрузках. Однако реализация несет в себе значительный риск. Они требуют больших затрат на техническое обслуживание. Утечки жидкости создают серьезную опасность для окружающей среды. Сложная прокладка насосов и шлангов, как правило, не идеальна для децентрализованных рядов трекеров.

3. Конфигурации переменного тока (AC)

   Двигатели переменного тока идеально подходят для конкретных сетевых установок. По умолчанию они работают с постоянной скоростью. Это резко контрастирует с переменным управлением, предлагаемым эквивалентами постоянного тока. Им требуются специальные инверторы для локального управления скоростью. Техническое обслуживание, как правило, не требует больших затрат, но первоначальные затраты на электрическую интеграцию могут быть выше.

Стандарты экологической устойчивости и соответствия

Развертывание на открытом воздухе подвергает оборудование постоянной деградации. Степень защиты от проникновения (IP) не подлежит обсуждению. IP65 служит абсолютным минимально приемлемым базовым уровнем. Мы настоятельно рекомендуем степень защиты IP66 или IP67 для условий пустыни. В местах с высоким содержанием пыли внутренние уплотнения быстро разрушаются. Попадание песка действует как наждачная бумага на прецизионные шестерни.

Термическое расширение и смазка требуют особого внимания. Реалии реализации доказывают, что стандартная имеющаяся в продаже смазка не поможет. Стандартная смазка затвердевает при отрицательных зимних температурах. Он также кровоточит во время пика летней жары. Укажите приводы, в которых используются синтетические смазочные материалы, работающие в широком диапазоне температур. Синтетические смазки на основе полимочевины часто лучше всего работают в экстремальных условиях.

Коррозионная стойкость напрямую продлевает срок эксплуатации. Перед покупкой тщательно оцените материалы корпуса. Настаивайте на оптимальной толщине порошкового покрытия. Требуйте наружных уплотнений, устойчивых к ультрафиолетовому излучению. Влага и ультрафиолетовое излучение разрушают некачественный пластик в течение нескольких месяцев. Эти элементы остаются важными для успешного 25-летнего развертывания на открытом воздухе.

Составление шорт-листа и валидация: следующие шаги по закупкам

Команды по закупкам должны требовать полной прозрачности поставщиков. Запросите необработанные данные испытаний для определения предельных значений крутящего момента. Попросите смоделированные результаты ускоренного тестирования жизненного цикла. Маркетинговые заявления не гарантируют выживаемость в полевых условиях. Авторитетные производители с радостью предоставляют отчеты об инженерных испытаниях. Просмотрите эти документы вместе со своими инженерами-строителями.

Начните этап тщательного прототипирования заранее. Мы рекомендуем изначально приобретать ограниченную серию накопителей. Подвергните их стресс-тестам в реальных условиях окружающей среды на месте. Следите за их работой хотя бы в течение одного сезона суровых погодных условий. Сделайте это, прежде чем стандартизировать окончательную спецификацию материалов (BOM). Внедрение в масштабе коммунальных предприятий экспоненциально увеличивает мелкие инженерные недостатки.

Внимательно изучите гарантийные ограничения. Выясните, что именно лишает гарантии производителя. Пропущенные интервалы смазки часто немедленно сводят на нет покрытие. Эксплуатация трекера во время определенной высокой скорости ветра также может привести к возникновению положений о недействительности. Прочтите мелкий шрифт, чтобы защитить свои огромные капиталовложения.

Заключение

Определение механизма поворота на солнечной энергии остается строгой мерой по снижению риска. Инженеры должны основывать решения на проверяемых данных, а не на предположениях. Полностью избегайте общих методов определения размера. Выживание вашего проекта зависит от структурной устойчивости.

• Точно согласуйте требования к удерживающему моменту с местными данными о пиковом ветре.

• Выберите оптимальный тип двигателя, исходя из фактических возможностей вашей бригады по техническому обслуживанию.

• Настаивайте на строгой защите от воздействия окружающей среды и специальной смазке для широкого диапазона температур.

• Проверьте механизмы предотвращения обратной реакции перед выдачей окончательных заказов на закупки.

Проконсультируйтесь напрямую со специализированным инженером по применению сегодня. Тщательно просмотрите расчеты опрокидывающего момента для вашего массива. Обеспечьте долговечность вашего проекта и максимизируйте производительность.

Часто задаваемые вопросы

Вопрос: В чем разница между поворотным приводом и поворотным подшипником?

О: Диск представляет собой законченный, закрытый блок. Он объединяет подшипник, зубчатый механизм и защитный корпус. Он готов к немедленному прикреплению двигателя. Подшипник — это просто внутренний вращательный компонент. У него отсутствует внешний корпус и встроенная передача, необходимая для прямой автоматизации.

Вопрос: Почему для солнечных трекеров необходим самоблокирующийся механизм?

Ответ: Самоблокирующиеся шестерни предотвращают вращение системы назад внешними силами. Сильный ветер легко сбивает панели с места. Самоблокирующаяся червячная передача естественным образом противостоит этому обратному движению. Это защищает конструкцию, не полагаясь исключительно на уязвимые электронные тормоза двигателя.

Вопрос: Как часто поворотный привод с солнечными батареями требует технического обслуживания?

О: Техническое обслуживание во многом зависит от степени защиты IP устройства и типа смазки. Герметичные агрегаты премиум-класса требуют минимального вмешательства. Обычное техническое обслуживание включает ежегодную визуальную проверку уплотнений. Интервалы смазки варьируются от одного раза в год до полной необслуживаемости на протяжении всего срока службы устройства.

Вопрос: Может ли один привод управлять двухосным трекером?

О: Нет. Двухосевое отслеживание требует движения в двух отдельных плоскостях. Вам нужны специализированные двухосные механизмы. Альтернативно вы можете использовать два отдельных одноосных блока, работающих в тандеме. Один управляет горизонтальным углом азимута. Другой управляет вертикальным углом возвышения.
