Выбор неправильного компонента подшипника приводит к преждевременному механическому выходу из строя. Неизбежно следуют незапланированные простои и дорогостоящие модернизации. Инженеры по закупкам и проектированию сталкиваются с очень важным этапом принятия решения. Переход от общих спецификаций к окончательному заказу на поставку затруднен. Это требует строгой проверки пределов применения и материаловедения. Вы также должны тщательно оценить систему контроля качества поставщика перед подписанием контракта.
В этой статье представлен научно обоснованный контрольный список технической оценки. Это помогает гарантировать, что заказанные компоненты идеально соответствуют реальным условиям эксплуатации. Вы научитесь точно проверять допустимую нагрузку и ограничения скорости. Мы расскажем, как выбрать подходящие материалы для экстремальных условий. Следуя этому руководству, вы сможете уверенно размещать заказы на поставку. Вы получите компоненты, соответствующие вашим точным инженерным требованиям и ожидаемому сроку службы.
Материалы сепаратора (сталь или нейлон) подбирайте строго в соответствии с рабочей температурой и пределами смазки вашего применения.
Убедитесь, что твердость вала и корпуса соответствует выбранному допуску на размер подшипника, чтобы предотвратить растрескивание дорожек качения.
Оценивайте поставщиков на основе сертификатов ISO, возможности отслеживания материалов и их способности предоставлять индивидуальную инженерную поддержку для сложных сборок.
Оцените общие затраты в течение жизненного цикла, принимая во внимание интервалы смазки и ограничения при установке, а не только первоначальную цену за единицу продукции.
Прежде чем выбирать какие-либо компоненты, инженеры должны сначала определить точные рабочие параметры. Базовые проверки приложений предотвращают катастрофические сбои в дальнейшем. Вы должны четко различать требования к динамической и статической нагрузке. Динамические нагрузки представляют собой постоянные эксплуатационные силы, действующие на подшипник. Они определяют ожидаемый усталостный ресурс при нормальном вращении. Статические нагрузки представляют собой пиковые ударные нагрузки или стационарные силы. Эти силы могут вызвать пластическую деформацию роликов.
Чрезмерное указание грузоподъемности приводит к потере ценного капитала. Это приводит к более объемным компонентам. Недостаточная спецификация гарантирует преждевременное утомление и отказ системы. Вы должны точно рассчитать оба значения. Затем оцените максимальную скорость вращения (об/мин) для данного приложения. Высокоскоростные приложения выделяют значительное внутреннее тепло. Это трение требует наличия определенных внутренних зазоров и специальной конструкции сепаратора для предотвращения заедания.
Условия эксплуатации напрямую влияют на процесс выбора подшипников. Вы должны всесторонне документировать все экстремальные условия. Тщательно документируйте температуру окружающей среды, риски загрязнения и коррозионные элементы. Эти экологические данные напрямую диктуют требования к герметизации. Это также определяет, нужны ли вам защитные покрытия поверхности.
Распространенные ошибки, которых следует избегать:
Игнорирование пиковых ударных нагрузок во время запуска.
Предполагается, что стандартные уплотнения защищают от мелкодисперсной пыли.
Не учитываются скачки температуры окружающей среды во время летних операций.
Тщательное сопоставление этих переменных обеспечивает надежную основу для выбора компонентов. Затем вы можете перейти к оценке конкретных архитектур.
Выбор правильной физической архитектуры является ключевым инженерным решением. Вы должны оценить, требует ли ваша конструкция полного узла игольчатого роликоподшипника . Полные сборки включают как внутренние, так и наружные обработанные кольца. В качестве альтернативы вы можете указать конфигурацию вытянутой чашки или механической обработки. В этих конструкциях закаленный вал действует непосредственно как внутренняя дорожка качения. Такой подход экономит значительное радиальное пространство.
Инженерам также приходится выбирать между каркасной и полнокомплектной конструкцией. Для более высоких скоростей вращения следует использовать конструкции с сепаратором. Сепараторы разделяют ролики, значительно уменьшая внутреннее трение. Для обеспечения максимальной грузоподъемности следует использовать полнокомплектные конструкции. В полнокомплектных конструкциях отсутствует сепаратор, что позволяет использовать больше роликов. Однако ролики трутся друг о друга. Это трение ограничивает их движение на более низких скоростях.

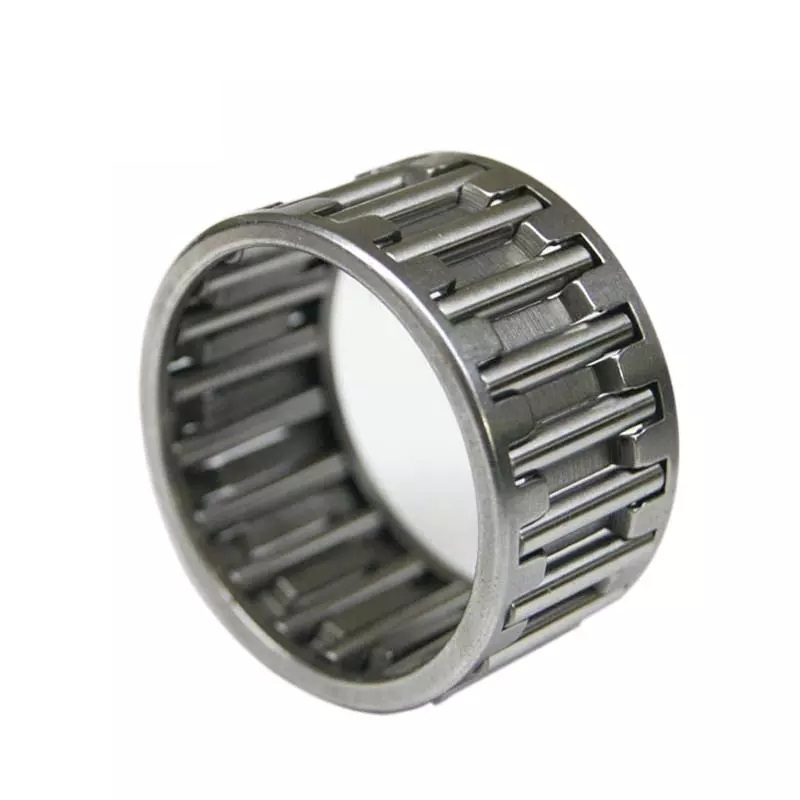

При выборе конкретного игольчатого подшипника с сепаратором выбор материала имеет первостепенное значение. У вас есть два основных варианта: сталь и нейлон.
стальной сепаратор подшипника : остается отраслевым стандартом для экстремальных условий. Сталь легко выдерживает высокие температуры и сильные вибрации. Он хорошо выдерживает агрессивную химическую среду. Проверка рисков: сталь имеет большую массу. Эта более тяжелая масса может ограничить экстремально высокую скорость из-за центробежных сил.
нейлоновый сепаратор подшипника : производители обычно используют полиамид, армированный стекловолокном. Нейлон идеально подходит для снижения рабочего шума. Он лучше справляется со сценариями предельной смазки, чем сталь. Он также выдерживает более высокие скорости благодаря своему легкому весу. Проверка рисков: Вы должны строго проверять температурные пределы. Нейлон быстро разлагается при сильной температуре.
Рекомендации по выбору материала: Всегда проверяйте постоянную рабочую температуру. Не полагайтесь исключительно на данные о температуре окружающей среды в помещении. Выделение тепла соседними компонентами может неожиданно расплавить нейлоновые сепараторы. Стальные клетки обеспечивают более безопасную основу, когда тепловые данные остаются неопределенными.
Требования к точности напрямую диктуют производственные затраты. Вы должны подобрать допуск на размер подшипника в соответствии с вашим конкретным применением. Стандартные промышленные приложения редко требуют допусков аэрокосмического класса. Высокие классы ISO/ABEC неоправданно увеличивают стоимость компонентов. Для типовых редукторов и конвейеров следует указать стандартные классы допусков.
Предварительные требования к валу и корпусу не подлежат обсуждению. Здесь мы действуем на основе прозрачного предположения. Если подшипник вращается непосредственно на валу, вал необходимо закалить. Отраслевой стандарт требует твердости HRC 58–64. Вы также должны убедиться, что вал точно отшлифован. Заказ подшипника с высокими допусками для мягкого вала приводит к серьезному несоответствию. Мягкий вал будет подвержен быстрому износу и растрескиванию дорожек качения.
Не менее важна проверка внутреннего радиального зазора. Необходимо учитывать тепловое расширение. Подшипник идеально подходит при комнатной температуре. Однако он может полностью заклинить при рабочей температуре. Это происходит, если внутренний радиальный зазор указан неправильно. Внутреннее кольцо расширяется наружу. Внешний корпус может сжиматься внутрь. Правильный зазор предотвращает катастрофическое заедание.
Стандартные классы внутреннего радиального зазора
Класс допуска | Характеристики применения | Типичный вариант использования |
|---|---|---|
C2 (Тайт) | Минимальная вибрация, необходима высокая точность. | Прецизионные станки. |
Китай (стандарт) | Нормальные условия эксплуатации и температура. | Общие электродвигатели. |
C3 (свободный) | Ожидается умеренное тепловое расширение. | Промышленные редукторы, насосы. |
C4 (очень свободный) | Экстремальное тепловое расширение или посадка с натягом. | Вибрационные грохоты, нагретые валки. |
Всегда сотрудничайте со своей командой инженеров для проверки требований C3 или C4. Игнорирование этого параметра остается основной причиной сбоев при запуске.
Безупречный дизайн быстро терпит неудачу без надлежащей стратегии реализации. Вам необходимо как можно раньше завершить разработку стратегии смазки. Определите, будут ли подшипники доставлены предварительно смазанными и запечатанными. В качестве альтернативы им может потребоваться подключение к централизованной системе смазки. Предварительно смазанные узлы упрощают первоначальную сборку. Централизованные системы обеспечивают большую долгосрочную надежность для недоступных машин.
Выбор между маслом и смазкой сильно влияет на производительность. Масло обеспечивает значительно лучшие возможности охлаждения. Он эффективно отводит тепло от высокоскоростных узлов. Смазка обеспечивает превосходные герметизирующие свойства. Он блокирует загрязнения и обеспечивает долговечность в условиях низкой скорости. Смазка лучше сопротивляется вымыванию во влажных условиях, чем масло.
Риски при установке представляют собой огромную угрозу сроку службы компонентов. Вы должны учитывать процесс монтажа в своем плане закупок. Варианты вытянутых чашек требуют специальных инструментов для запрессовки. Механики не могут установить их с помощью стандартных молотков. Неправильная установка мгновенно деформирует наружное кольцо. Это искажение приводит к аннулированию номинального срока службы компонента еще до начала эксплуатации. Вы должны убедиться, что на вашем сборочном цехе имеются подходящие оправочные прессы и оправки.
Таблица: Сравнение методов смазки
Смазка: низкий риск утечки, отличная блокировка загрязнений, низкие ограничения скорости, плохое рассеивание тепла.
Масляная ванна: умеренный риск утечки, хорошая внутренняя очистка, средние ограничения скорости, умеренное рассеивание тепла.
Масляный туман: высокая стоимость системы, минимальное трение, самые высокие ограничения скорости, превосходное рассеивание тепла.
Обучите свой сборочный персонал правильным методам запрессовки. Даже микроскопическое искажение внешней оболочки приведет к неравномерной загрузке роликов. Неравномерная нагрузка приводит непосредственно к преждевременной усталости дорожек качения.
Ваш подшипник настолько надежен, насколько надежен его производитель. Оценка поставщиков требует строгой проверки качества. Прослеживаемость материалов является наиболее важным фактором. Вам необходимо потребовать отчеты об испытаниях материалов (MTR) для каждой партии. Эти отчеты подтверждают чистоту стали, как правило, подтверждая стандарты подшипниковой стали 52100. Неметаллические примеси представляют собой основную причину непредсказуемого усталостного ресурса. Микроскопические включения создают источники напряжений при больших нагрузках.
Комплаентность и авторитетность отличают премиальных поставщиков от посредственных. Короткий список поставщиков, имеющих действующие сертификаты ISO 9001. Для автомобильной промышленности требуется соответствие стандарту IATF 16949. Эти рамки гарантируют стандартизированные производственные процессы. Они также обеспечивают строгие методологии отслеживания дефектов.
Возможности прототипирования указывают на сильного инженерного партнера. Спросите, может ли поставщик поставлять прототипы небольшими партиями. Они понадобятся вам для стендовых испытаний. Сделайте это, прежде чем переводить свою компанию на крупносерийное производство. Стендовые испытания подтверждают ваши предположения о допусках и материалах в реальных сценариях.
Наконец, потребуйте прозрачности цепочки поставок. Тщательно оцените стандартные сроки выполнения заказов. Сравните их с оборотами индивидуальных заказов. Сбои в глобальной цепочке поставок могут остановить ваши производственные линии. Убедитесь, что возможности доставки поставщика идеально соответствуют вашему производственному графику. Спросите о соглашениях о страховом запасе для критически важных компонентов.
Чтобы заказать подходящие игольчатые подшипники, необходимо выйти далеко за рамки базовых размеров. Инженеры должны тщательно проверять материалы клеток на соответствие температурным ограничениям. Вы должны убедиться, что твердость вала соответствует несущей способности подшипника. Правильное определение допусков и внутренних зазоров снижает риски теплового расширения. Устранение ограничений при установке гарантирует, что компонент выживет на сборочном этапе.
Тщательно соберите данные о нагрузке, скорости и условиях окружающей среды. Структурируйте эти данные в формализованный запрос цен (RFQ). Альтернативно, проконсультируйтесь напрямую с инженером по применению для проверки ваших моделей САПР. Проверка этих параметров перед оптовым заказом гарантирует успех эксплуатации и предотвращает дорогостоящие механические изменения.
О: Вал должен быть закален до твердости HRC 58–64, чтобы соответствовать несущей способности подшипника. Если вал мягче этого порога, ролики будут вдавливать поверхность. Это приводит к быстрому износу, растрескиванию дорожек качения и, в конечном итоге, к катастрофическому выходу из строя.
Ответ: Нейлон обычно предназначен для непрерывной работы при температуре около 120°C (250°F). Он разлагается и быстро тает при сильной жаре. Сталь выдерживает значительно более высокие температурные пределы без потери структурной целостности. Вы должны подобрать материал клетки непосредственно в соответствии с тепловым профилем вашего приложения.
A: Внутренний зазор компенсирует тепловое расширение во время работы. Поскольку трение генерирует тепло, внутреннее кольцо расширяется, а корпус сжимается. Задание зазора C3 или C4 предотвращает заедание роликов, что позволяет избежать катастрофического заедания при рабочих температурах.
Ответ: Выбирайте полнодополнительную конструкцию для обеспечения максимальной статической нагрузки при работе на низких скоростях. Выбирайте сепаратор для высокоскоростного непрерывного вращения. Сепараторы предотвращают трение роликов друг о друга, что значительно снижает трение и выделение тепла.
